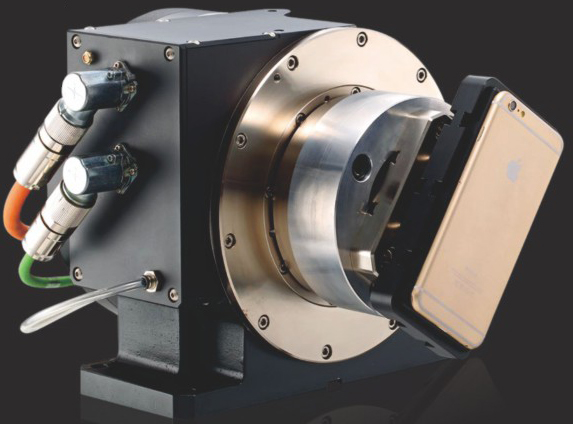

DDR直驅馬達分度盤
DDR系列直驅馬達分度盤
◇盤面直徑 Table Diameter(mm):φ125/φ175/φ250
◇中心孔貫穿直徑 Center Bore Diameter(mm): φ22/φ46
◇中心高 Center Height(mm): 110/135/160
◇最小設定角度 Min.Increment Unit(deg.):0.001°
◇分割精度 Indexing Accuracy(arc.sec.):±10
◇重複精度 Repeatability(arc.sec.):±4
◇防護等級 IP Protection Lever:IP67
◇反向誤差 Backlash(arc.sec.):±4
產品特性與優勢
高扭力密度
·電機直接驅動負載,無減速機,無背隙,低噪音,結構緊湊
·高倍過負載能力(4X),高速(相較于傳統齒輪傳動形式),伺服反應快
·標配絕對式編碼器(20-Bit以上），可進行高精度分割
·電機中心孔貫穿，便於接線，配管
可客制化
·可依據客戶提供的編碼器進行機構封裝

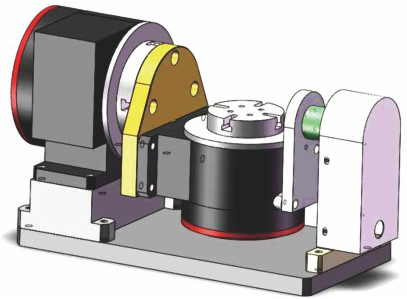

·可依據客戶需求製作固定座轉接板或轉盤
高性價比
·零件模組化，在地化開發
·另提供非中空型機種僅選用
Product feature and advantages
Compact
·Direct connection to the load,Gearless,Backlashless,Low Noise.
·High over-load capacity(4X),High speed,High servo-response.
·Absolute encoders,High resolution(20-bit at least),High precision.
·Hollow-Shaft sturucture,easy wiring and piping.
Customize
·Customer-Supply-encoder available.
·Customize plate for mechanical fitting if needed.
Cost-effective
·Structure part modulized,local tooling.
·Supply non-hollow shaft type.
